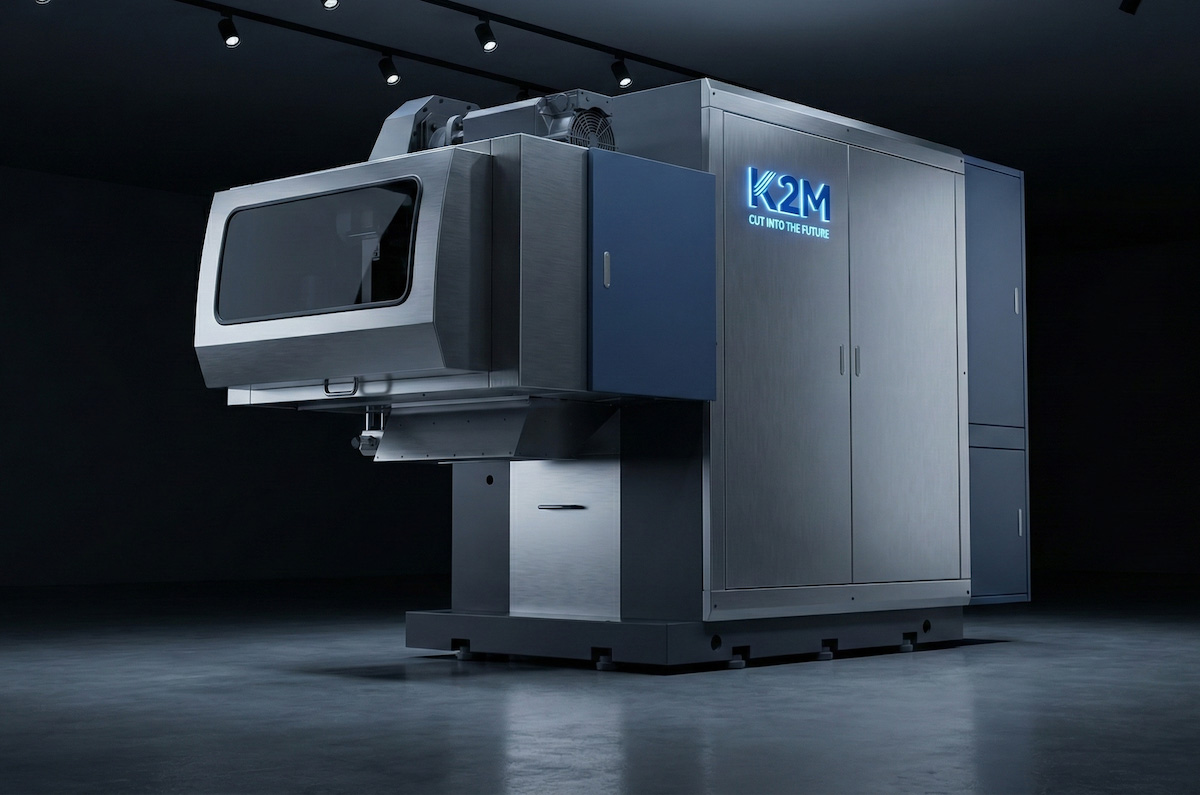

Cuota de mercado superior al 50% en cortadoras de tabaco en China

Serie SQ34A
Cortadora de Tabaco de Tambor Horizontal

Revolucionando la transmisión tradicional con tecnología de accionamiento independiente de cadenas superior e inferior.
Con derechos de propiedad intelectual independientes, integra alta capacidad (hasta 14.000 kg/h), alta precisión e inteligencia.

Accionamiento Indep.

Gran Capacidad

Control por Bus

Compactación Constante

Series SQ341A/SQ343A (Hoja) y SQ342A/SQ344A (Vena)

Tecnología Principal e Innovación

Seis innovaciones clave optimizadas para los parámetros del proceso de tabaco, integrando tecnología avanzada nacional e internacional.

Accionamiento Independiente de Cadenas

Rompe con el enlace mecánico tradicional utilizando servomotores síncronos independientes para las cadenas superior e inferior. La cadena inferior horizontal reduce el par motor; el sistema servo S120 con engranaje electrónico asegura una sincronización precisa. Patente: ZL200520022540.6

Sistema de Compactación Constante

Emplea cilindros flotantes, brazos de refuerzo y varillas de inversión. Control automático de la presión mediante válvulas proporcionales, ajustándose al espesor del material para formar un "bloque de tabaco" compacto y asegurar la precisión del corte.

Servoaccionamiento S120

Motores de tambor, cadenas y afilado equipados con servoaccionamientos Siemens SINAMICS S120. Control multieje coordinado con excelente respuesta dinámica y recuperación de energía sin resistencias de frenado.

Tambor de Cuchillas Integral

Tambor de gran diámetro (⌀650mm) con 10 cuchillas distribuidas uniformemente. Estructura integral mecanizada con excelente equilibrio dinámico. Equipado con avance neumático independiente, soportando alimentación continua o manual/automática.

Rectificado Cilíndrico Lineal

Método de rectificado cilíndrico que produce un filo recto y afilado con baja resistencia al corte. Mecanismo alternativo de piñón y cremallera para un funcionamiento suave, con reavivado automático para mantener la circunferencia de corte constante.

Operación Visual 3D

Interfaz hombre-máquina tridimensional amigable. Visualización en tiempo real de la altura de la boca, nivel de material, forma de onda de corriente y curvas de tendencia para una operación intuitiva.

Especificaciones Técnicas

Cobertura completa de capacidad desde 1.200 kg/h hasta 14.000 kg/h

Modelo	SQ341A	SQ342A	SQ343A	SQ344A
Aplicación Principal	Hoja (Leaf)	Vena (Stem)	Hoja (Leaf)	Vena (Stem)
Capacidad Nominal (kg/h)	4800 ~ 9000	1200 ~ 2100	7000 ~ 14000	1900 ~ 3000
Ancho de Corte (mm)	0.6 ~ 1.5	0.1 ~ 0.5	0.6 ~ 1.5	0.1 ~ 0.5
Altura Boca de Corte (mm)	70 ~ 115	70 ~ 115	100 ~ 150	100 ~ 150
Velocidad Tambor (r/min)	300 ~ 550 (Ajustable)
Cantidad de Cuchillas	10 (Opcional 6/8)
Diámetro Tambor (mm)	⌀650
Peso Total (kg)	Aprox. 10,000

* Nota: La capacidad nominal se basa en un contenido de humedad del 12%, ancho de corte de hoja de 0,8mm y ancho de corte de vena de 0,15mm. Soporta conversión de doble función hoja/vena.

Estructura Mecánica de Precisión

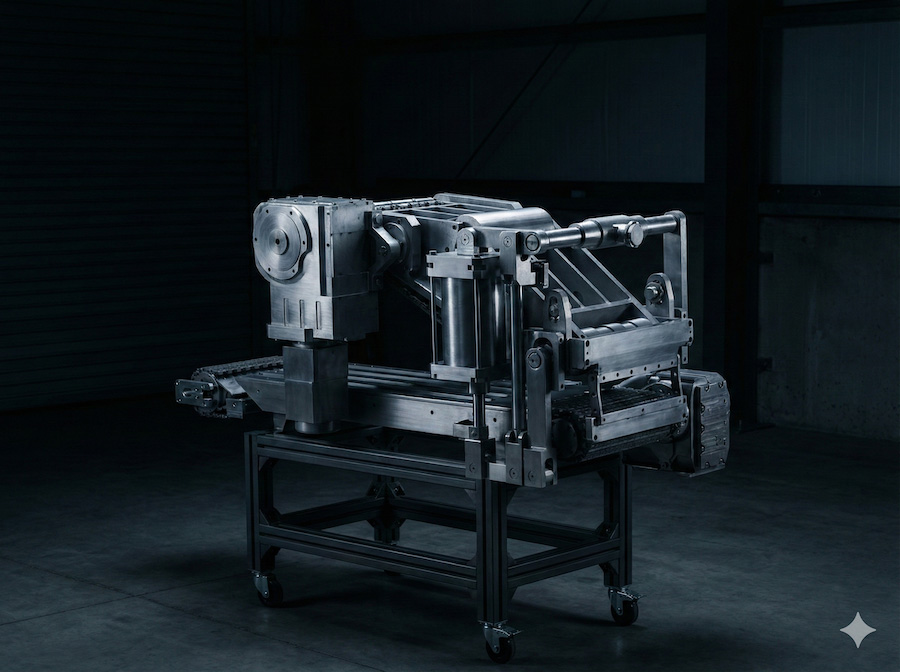

Accionamiento Independiente y Mecanismo Oscilante

01 Sistema de Transporte y Compactación

Compuesto por cadenas de cobre superior e inferior y un dispositivo de compactación que forma un canal en cuña. El mecanismo oscilante único asegura que la trayectoria de la boca superior y el radio de corte mantengan un movimiento circular equidistante y un espacio constante.

Cadena Inferior Horizontal: Ángulo de 0°, reduciendo eficazmente el par de transmisión. Equipada con tensores y raspadores de limpieza.
Cadena Superior: Accionada por servomotor síncrono independiente trasero. Combinada con el mecanismo oscilante, se adapta a las fluctuaciones de flujo garantizando calidad de corte estable.
Doble Presurización: El cilindro utiliza un brazo de refuerzo (x2) y una barra de inversión para aplicar una fuerza de compactación constante en ambos extremos del eje delantero de la cadena superior.

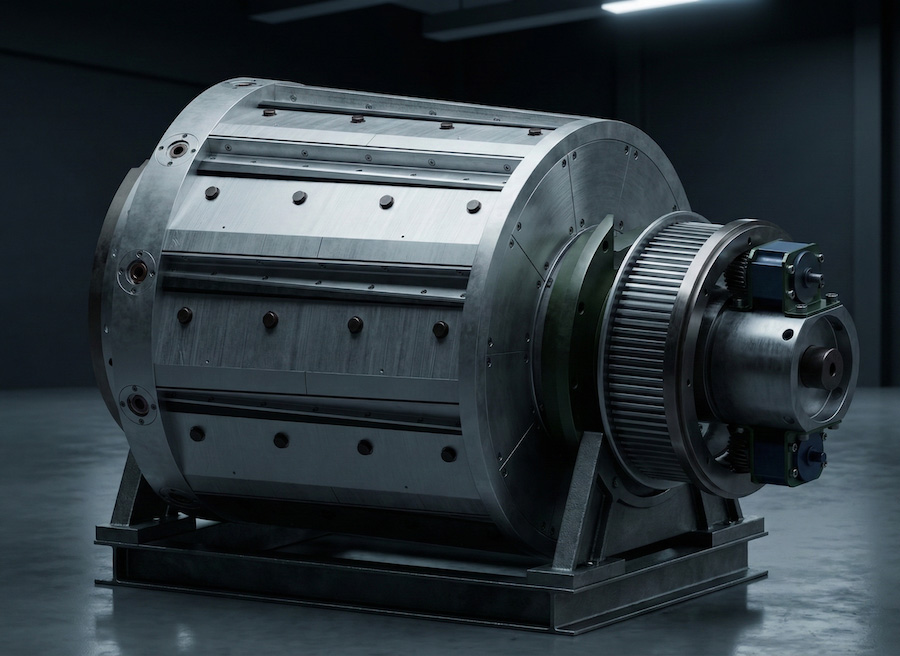

Tambor de 10 cuchillas de alta precisión

02 Sistema de Tambor de Alta Precisión

El corazón de la máquina, con diámetro ⌀650mm y 10 cuchillas distribuidas uniformemente. Cuerpo integral totalmente mecanizado con excelente equilibrio dinámico.

Avance Neumático Independiente: Cilindro oscilante externo y rodamiento de embrague unidireccional coordinados con engranajes planetarios para un avance micro, preciso e intermitente.
Estructura de Doble Empuje: Cada cuchilla es impulsada por dos juegos de tuercas, asegurando un equilibrio de fuerzas y paralelismo del filo.
Monitoreo Inteligente: Monitoreo en tiempo real del ancho restante de la cuchilla (ancho efectivo 63mm) con alarma automática y parada.

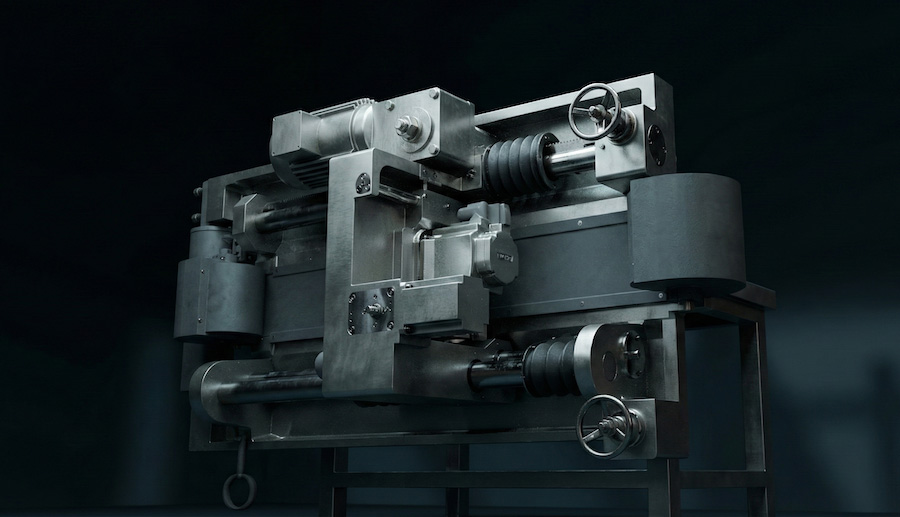

Movimiento Alternativo y Reavivado con Diamante

03 Afilado y Reavivado Automático

Asegura que la cuchilla esté siempre afilada y que la circunferencia de corte sea constante, clave para una anchura uniforme del tabaco cortado.

Reciprocidad de Frecuencia Variable: El motor impulsa el afilador mediante piñón y cremallera. Control de velocidad variable para un afilado más recto.
Reavivado Automático: La muela avanza automáticamente en los extremos; una punta de diamante rectifica la superficie de la muela para compensar el desgaste.
Mantenimiento Fácil: Soporte del afilador con diseño de bisagra, apertura paralela de 90º para fácil cambio de cuchillas, muelas y limpieza.

Ventajas Competitivas

Serie SQ34A vs Modelos Importados/Joint Venture (Tipo EVO / Tipo KT3)

Recomendado

Serie SQ34A

Estructura del Bastidor Fundición integral tipo caja, excelente amortiguación y estabilidad, bajo ruido.
Accionamiento Cadenas Servo independiente para cadenas sup/inf, sincronización electrónica precisa.
Sistema de Compactación Cilindro + fuerza mecánica, presión sincronizada izquierda/derecha.
Mantenimiento Apertura paralela 90º con bisagra, operación de pie, muy conveniente.
Coste de Mantenimiento Muy bajo, aprox. 30% de los repuestos importados.

Modelos Tipo EVO

Estructura del Bastidor Soldadura de acero cuadrado hueco, resistencia insuficiente, mayor vibración.
Accionamiento Cadenas Accionamiento por placa síncrona, muchas piezas mecánicas.
Sistema de Compactación Doble airbag central, propenso a deslizamientos con fluctuaciones de material.
Mantenimiento Cabezal fijo, no se puede abrir, mantenimiento a través de ventana.
Coste de Mantenimiento Elevado.

Modelos Tipo KT3

Estructura del Bastidor Fundición integral, pero estructura compleja.
Accionamiento Cadenas Un motor + caja reductora compleja / transmisión por cadena y acoplamiento.
Sistema de Compactación Cilindro único vertical + mecanismo de palanca.
Mantenimiento Cabezal fijo, requiere desmontar cubierta y trabajo en altura.
Coste de Mantenimiento Elevado.

Control Eléctrico y Patentes

Arquitectura de Control Avanzada

Utiliza control principal Siemens Serie 1500 + Servoaccionamiento S120. Integración con Profinet y bus de campo Ethernet industrial. El sistema de control está equipado con módulos de diagnóstico remoto.

Patentes de Invención Clave

Dispositivo de accionamiento independiente para cadenas superior e inferior ZL200520022540.6
Dispositivo de afilado con muela para cortadora ZL201420601710.5
Dispositivo de avance de diamante para reavivado de muela ZL201220378020.9
Tambor de cuchillas integrado manual y automático ZL201520366168.4
Mecanismo alternativo de piñón y cremallera para afilador ZL201220377850.X
Cortadora de Vena / Cortadora de Hoja ZL202330032893.8

Casos de Aplicación

La serie SQ34A sirve ampliamente en muchas fábricas de cigarrillos, ganando la confianza de los clientes.

Fábrica Qingdao (SQ344A)

Fábrica Jinan (SQ344A)

Fábrica Guangzhou (SQ344A)

Fábrica Changchun (SQ344A)

Fábrica Harbin (SQ344A)

Fábrica Xiangyang (SQ344A)

Fábrica Zhanjiang (SQ344A)

Fábrica Baoji (SQ342A)

Fábrica Jinggangshan (SQ342A)

Fábrica Guangfeng (SQ342A)

Jiangsu Xinyuan (SQ342A)

"Elegir la serie SQ34A es elegir un futuro eficiente, preciso y sostenible. Ayudamos a las empresas tabacaleras a lograr una reducción de costes, mayor eficiencia y desarrollo de alta calidad."

Serie SQ34A Cortadora de Tabaco de Tambor Horizontal
