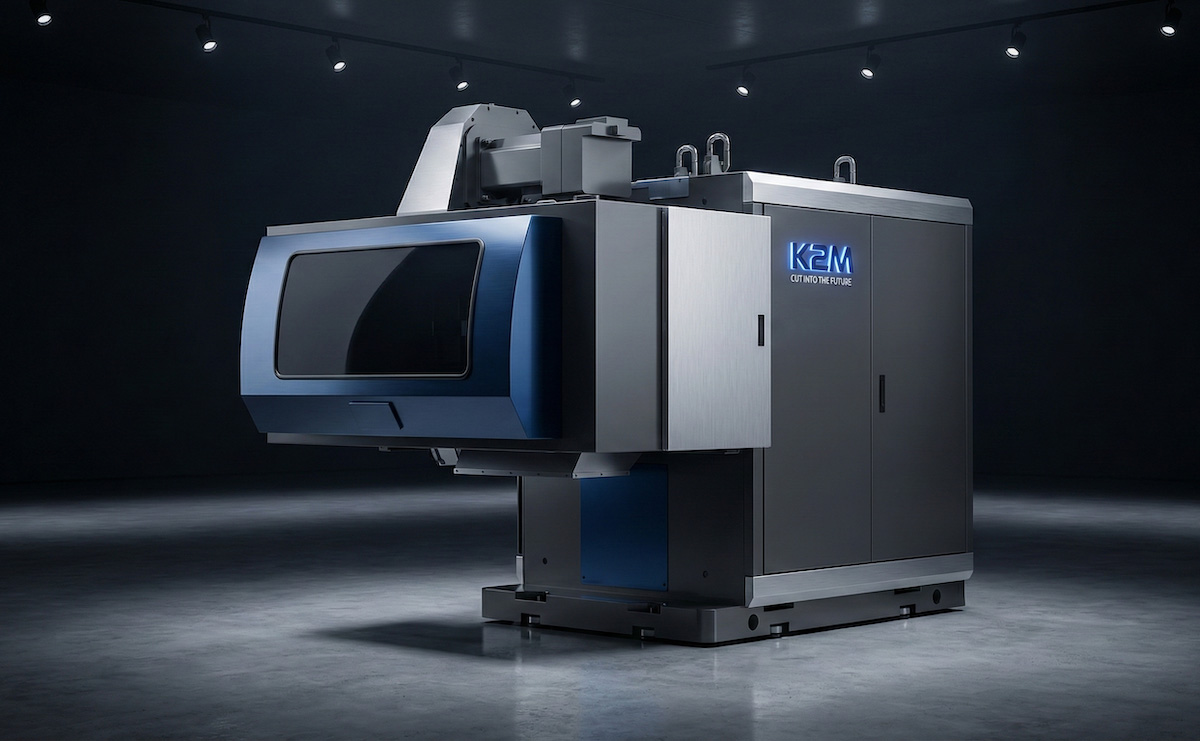

Basé sur l'innovation technique SQ911, un équipement de coupe breveté et de fabrication nationale.
Intègre l'avance électronique et le contrôle PLC Siemens pour une coupe de feuilles de haute précision.
Six avantages fondamentaux optimisés pour les caractéristiques du tabac reconstitué, combinant les technologies de coupe les plus avancées.
Utilise un moteur pas à pas pour entraîner l'avance de la lame, stable et réglable. La conception monobloc du tambour facilite la maintenance et améliore considérablement la précision d'assemblage et de coupe.
L'angle de compactage de la chaîne supérieure peut être ajusté selon les caractéristiques du matériau. Des dispositifs de réglage permettent de basculer entre trois angles de compactage : 12°, 15° et 18°.
Le mécanisme de compactage utilise un principe de levier avec pression réglable. Contrôle précis de la densité du matériau pour garantir un gâteau de tabac compact et améliorer la qualité de coupe.
La rectification cylindrique assure un contact linéaire entre la meule et la lame, maximisant la qualité et l'efficacité de l'affûtage. L'avance de la meule est contrôlée par moteur pas à pas avec dressage au diamant.
Équipé d'un automate Siemens S7-1500 avec système E/S et bus Profinet pour un réseau de contrôle hiérarchique. Supporte la mise en réseau avec les systèmes centraux et la communication à distance.
Menus complets, gestion paramétrique des recettes. Surveillance en temps réel de l'état de fonctionnement, affichage clair de l'usure des lames/meules, largeur de coupe, pression des vérins, etc.
Configuration haute performance conçue pour une production de 1000kg/h
| Paramètre | SQ911A |
|---|---|
| Champ d'application | Ligne de tabac reconstitué |
| Capacité nominale (kg/h) | 1000 |
| Largeur de coupe (mm) | 0.5 ~ 1.5 |
| Diamètre du tambour (mm) | ⌀600 |
| Largeur de l'embouchure (mm) | 410 |
| Hauteur de l'embouchure (mm) | 35 ~ 75 |
| Nombre de lames | 6 |
| Vitesse du tambour (tr/min) | 250 ~ 500 |
| Puissance totale (Kw) | 33 |
| Poids (kg) | 8500 |
* Note : La capacité nominale est définie pour un taux d'humidité de 12% et une largeur de coupe de 0.8mm.

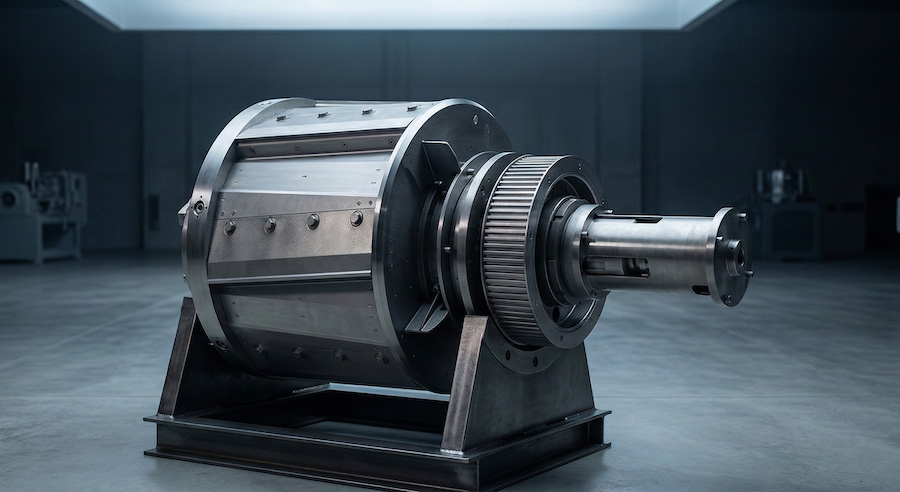

Le cœur du SQ911A. Le corps du tambour est un composant monobloc entièrement usiné, offrant un excellent équilibrage dynamique. Il est équipé de 6 lames pour une coupe régulière.

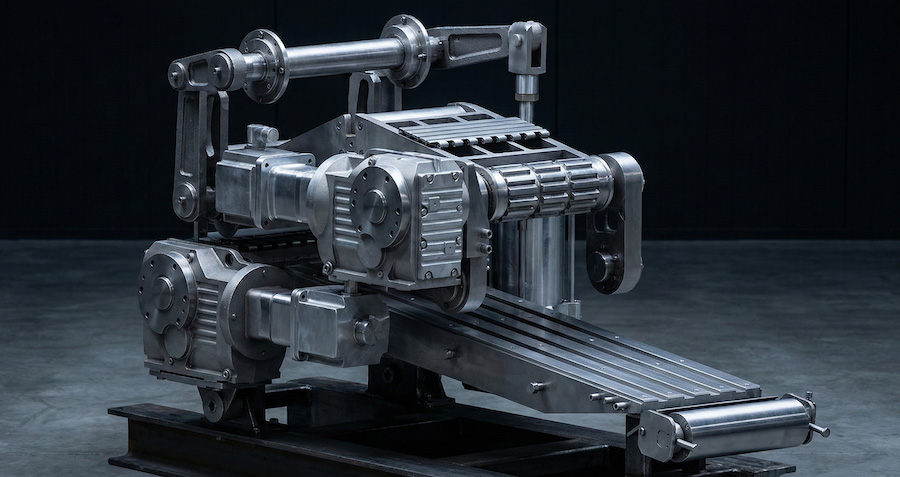

Le système de transport comprend le mécanisme de compactage et les chaînes supérieure/inférieure, utilisant une technologie d'entraînement indépendante pour une maintenance aisée.

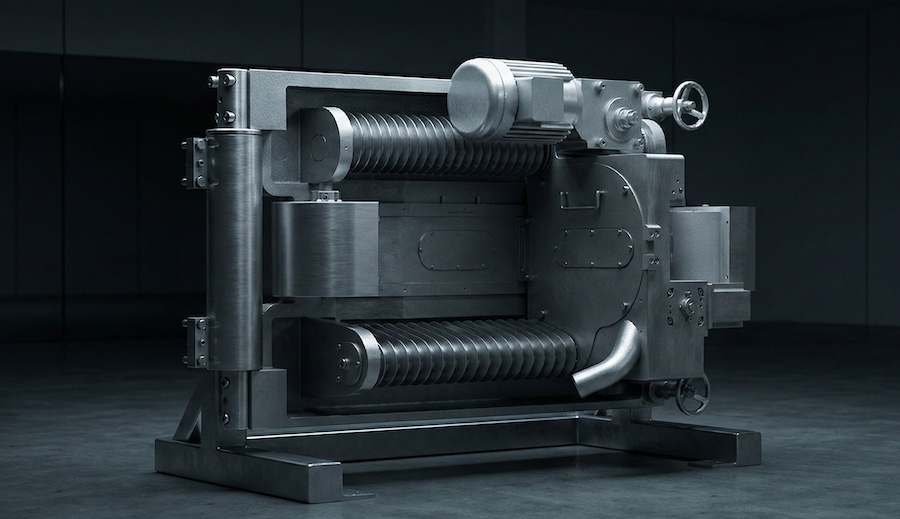

Fonction principale : affûtage alternatif des lames en alimentation continue et dressage automatique de la meule.
